Трубопроводная арматура

Вентили

Латунные

Вентили латунные, как и шаровые латунные краны, используются в разных областях промышленности, но основное свое применение они нашли в жилищно-коммунальном хозяйстве — в наших с Вами квартирах. Вентили латунные в основном изготавливаются из латуни ЛС 59-1, которая применяется в случае литья под давлением. Латуни широко применяются при изготовлении вентилей на сравнительно низкие параметры.

15б3р — вентиль латунный запорный муфтовый предназначен для установки в качестве запорного устройства на трубопроводах для транспортировки питьевой или технической воды при температуре рабочей среды до +70 градусов. Чаще всего используется в жилых помещениях на трубопроводах с холодной водой.

15б1п — вентиль латунный запорный муфтовый предназначен для установки в качестве запорного устройства на трубопроводах для транспортировки насыщенного пара при температуре рабочей среды до +200 градусов.

Стальные

Вентили стальные, в отличии от чугунных и латунных, могут выдерживать большее давление и температуру, поэтому они используются в промышленных областях с более тяжелыми условиями эксплуатации. Стали обладают более высокими прочностными свойствами и пластичностью, чем чугунны, и применяются для изготовления вентилей на давление 1,6МПа и выше. Это вентили фланцевые 15с65нж и 15с22нж на давление 1,6 и 4,0МПа.

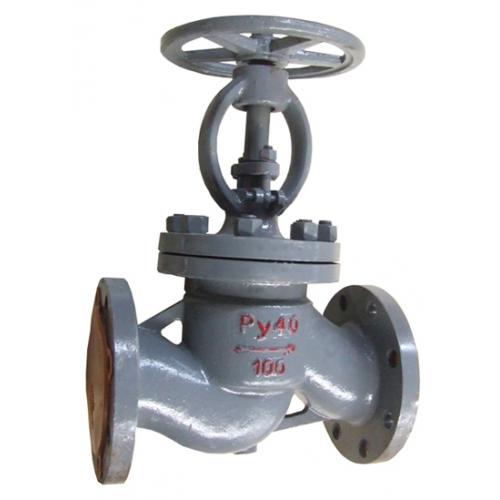

15с22нж — вентиль проходной стальной фланцевый применяется для установки на трубопроводах в качестве запорного устройства при температуре рабочей среды до +225 градусов. Давление 4,0 МПа.

15с65нж — вентиль стальной запорный фланцевый применяется в качестве запорного устройства на трубопроводах для воды и пара при температуре рабочей среды до +225 градусов. Давление 1,6 МПа.

Чугунные

Большое значение при выборе и назначении материала деталей имеет экономический вопрос. Вентили чугунные изготавливаются из одного из наиболее дешевого материала. В свою очередь чугуны обладают хорошими технологическими свойствами — хорошо льются, обрабатываются, имеют антифрикционные свойства. Вентили чугунные нашли широкое применение для воды, пара, нефти, масла, газа, смол и т.д. на небольшие давления — до 2,5 МПа.

15кч16п1 — вентиль чугунный из ковкого чугуна предназначен для установки в качестве запорного устройства на трубопроводах для периодического и разового включения или отключения части трубопровода при температуре рабочей среды до +225 градусов. Давление 2,5 МПа. Запорожский арматурный завод.

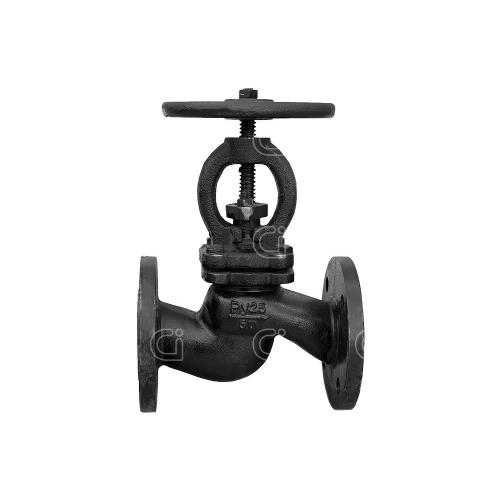

15кч16нж – Клапан запорный фланцевый 15кч16нж из ковкого чугуна 2,5 МПа предназначен для установки на трубопроводах в качестве запорной арматуры перекрывающей поток среды. Диаметры – 32,40,50,65,80, условное давление: 2,5 МПа, рабочая среда: пар, температура рабочей среды: не более 300 C°, материал корпуса: ковкий чугун, присоединение: фланцевое

15кч19п — вентиль запорный из ковкого чугуна предназначен для установки на трубопроводах для периодического включения или отключения части трубопровода при температуре рабочей среды до +225 градусов. Диаметры от 25 до 50 мм. Запорожский арматурный завод.

15кч18п — вентиль муфтовый из ковкого чугуна применяется в качестве запорного устройства для воды и пара при температуре рабочей среды до +225 градусов. Чаще всего используется в жилых помещениях на трубопроводах с горячей и холодной водой.

Задвижки

Стальные

Задвижки стальные клиновые с выдвижным шпинделем — предназначены для установки на трубопровод в качестве запорного устройства для перекрытия потока рабочей среды — воды и пара, при температуре до 425 градусов. Давление от 1,6МПа до 2,5МПа Диаметры от 50 до 300 мм.

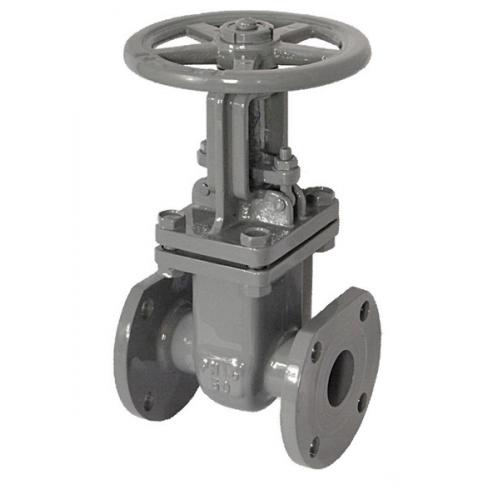

30с41нж – Задвижки стальные 30с41нж клиновые с выдвижным шпинделем — предназначены для установки на трубопровод в качестве запорного устройства для перекрытия потока рабочей среды — воды и пара, при температуре до 425 градусов. Давление — 1,6МПа. Диаметры от 50 до 400 мм.

30с64нж – Задвижки стальные 30с64нж клиновые с выдвижным шпинделем — используются в качестве запорного устройства для перекрытия потока рабочей среды — вода, пар, жидкие нефтепродукты, другие среды. Давление — 2,5МПа. Диаметры от 50 до 300 мм

Чугунные

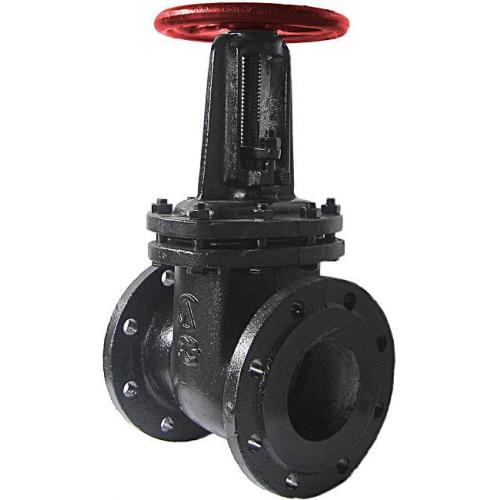

30ч6бр – Задвижки чугунные 30ч6бр параллельные двухдисковые с выдвижным шпинделем предназначены для установки на трубопровод в качестве запорного устройства для перекрытия потока рабочей среды — воды и пара, при температуре до 225 градусов. Давление — от 1,0МПа до 1,6МПа. Диаметры от 50 до 400 мм. Производство — Черняховский арматурный завод, Семеновский литейно-механический завод. Казань, Имопрт

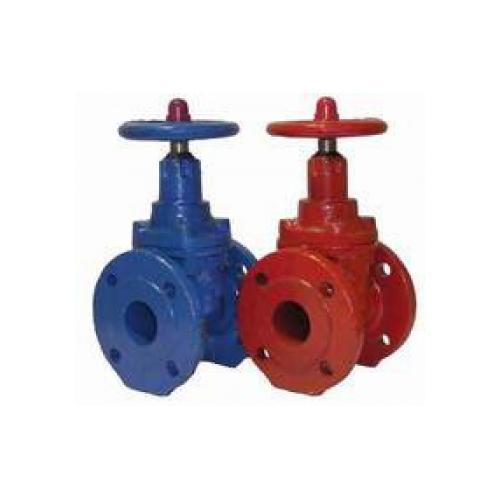

30ч39р – Задвижки с обрезиненным клином (покрытие диска материалом EPDM) не выдвижным шпинделем фланцевые чугунные применяются как запорное устройство на трубопроводах. Диаметры – 50,80,100,150,200,250,300,400,500,600, рабочая среда — вода до +120С, условное давление PN – 1,0 МПа; 1,6 МПа, присоединение к трубопроводу – фланцевое, установочное положение – любое, вид управления – ручной привод.

Затворы

Затворы дисковые чугунные — важный элемент трубопроводной арматуры, устанавливаемые на трубопроводах, технологических системах и т.д., где выполняют функцию запорного или запорно- регулирующего устройств, применяемые в областях водоснабжения, неагрессивных сред, отопления, нефтехимии и др.

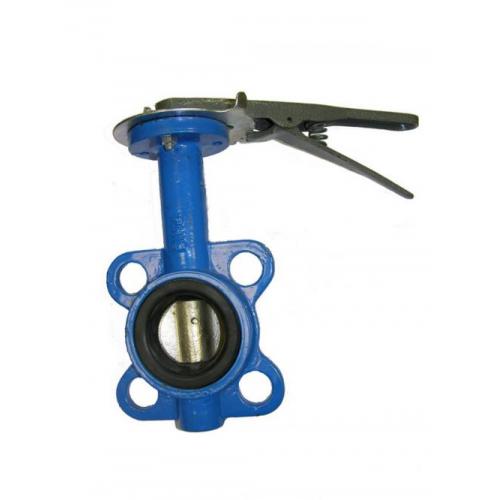

Затворы поворотные дисковые – ЗПД из серого чугуна предназначены для установки на трубопроводе в качестве запорного и условно-регулирующего устройства. Ру -1,6МПа. Ду — ручные от 40 до 250мм., с редуктором от 250 до 600мм.

КРАНЫ ШАРОВЫЕ

Стальные

Краны стальные шаровые BREEZE (Украина), которые объединяют марки: 11c21п, 11с22п 11с52п, 11c31п, 11с32п, 11с33п,11с34п, 11с37п,11с38п,11с39п,11с41п, 11с42п, 11с64п и их модификации (под электропривод и с удлиненным штоком для подземной установки). Краны изготавливаются как с фланцевым соединением, так и под приварку, с резьбой. Конструкции кранов цельносварные и разборные (ремонтопригодные).

11с21п BREEZE – Модель обладает малой строительной длиной, что позволяет монтировать кран в стесненных условиях. Технические характеристики: тип присоединения – сварка/сварка, условный проход – стандартный, диаметр условный, DN, мм – 15,20,25,32,40,50,65,80,100,125,150,200, давление – PN40, PN25, класс герметичности – Класс “А” по ГОСТ Р 54808 (отсутствие протечек), вид климатического исполнения УХЛ1, тип атмосферы ІІ по ГОСТ 15150, но не ниже -30 °C, рабочая среда – вода, природный газ, нефтепродукты, инертные газы

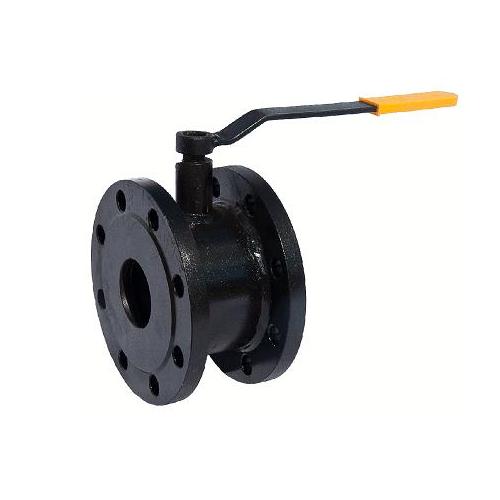

11с52п BREEZE — краны стальные с цельносварным корпусом с малой строительной длиной. Тип присоединения – фланцевые Давление: 1,6 МПа — Ду 15-200. Стандартный проход.

11с33п BREEZE — краны стальные с цельносварным корпусом, применяются для установки на трубопроводе в качестве запорного устройства. Тип присоединения — фланцевое. Давление Ру-1,6МПа — Ду 50-300 Стандартный проход.

11с22п BREEZE – Модель обладает малой строительной длиной, что позволяет монтировать кран в стесненных условиях. Технические характеристики: тип присоединения – фланец/фланец, условный проход – стандартный, диаметр условный, DN, мм – 15,20,25,32,40,50,65,80,100,125,150,200, давление – PN40, PN25, класс герметичности – Класс “А” по ГОСТ Р 54808 (отсутствие протечек), вид климатического исполнения УХЛ1, тип атмосферы ІІ по ГОСТ 15150, но не ниже -30 °C, рабочая среда – вода, природный газ, нефтепродукты, инертные газы

11с37п BREEZE — краны стальные с цельносварным корпусом, применяются для установки на трубопроводе в качестве запорного устройства. Тип присоединения – под приварку. Давление: 4,0 МПа — Ду 15-50 2,5 МПа — Ду 65-200 Полный проход.

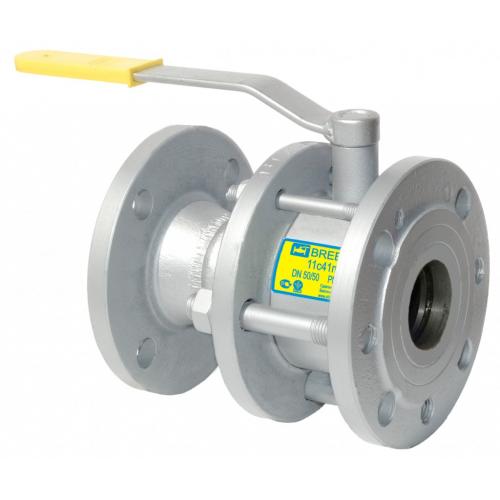

11с41п BREEZE — краны стальные с разборным корпусом, применяется для установки на трубопроводы в качестве запорного устройства. Тип присоединения — фланцевое. Давление Ру-1,6МПа. Ду 50-300. Стандартный проход.

11с31п BREEZE – краны стальные с цельносварным корпусом, применяются для установки на трубопроводе в качестве запорного устройства. Тип присоединения – под приварку. Давление: 4,0 МПа — Ду 15-50 2,5 МПа — Ду 65-300 Стандартный проход.

11с39п BREEZE — краны стальные с цельносварным корпусом, применяются для установки на трубопроводе в качестве запорного устройства. Тип присоединения — муфта/муфта. Давление Ру-2,5МПа. Ду 15-100. Полный проход.

11с32п BREEZE — краны стальные с цельносварным корпусом, применяются для установки на трубопроводе в качестве запорного устройства. Тип присоединения — фланцевое. Давление: 4,0 МПа — Ду 15-50 2,5 МПа — Ду 65-300 Стандартный проход.

11с34п BREEZE — краны стальные с цельносварным корпусом, применяются для установки на трубопроводе в качестве запорного устройства. Тип присоединения — фланец/под приварку. Давление: 4,0 МПа — Ду 15-50 2,5 МПа — Ду 65-200 Стандартный проход.

11с38п BREEZE — краны стальные с цельносварным корпусом, применяются для установки на трубопроводе в качестве запорного устройства. Тип присоединения — фланцевое. Давление: 4,0 МПа — Ду 15-50 2,5 МПа — Ду 65-200 Полный проход.

Латунные

Краны латунные используются для различных сред нейтральных к материалам деталей соприкасающихся со средой : воды, пара, масла, газа, смол и нефтепродуктов. В основном при изготовлении кранов латунных применяют латунь ЛЦ40д.

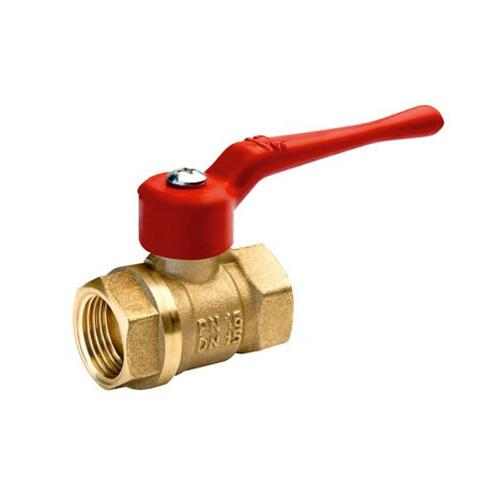

11б27п1 – Краны латунные шаровые муфтовые 11б27п1 предназначены для установки на трубопроводе в качестве запорного устройства для воды, пара, самосмазывающих жидкостей. Краны шаровые 11б27п1 имеют ручку красного цвета. Производитель-Саратовский Арматурный Завод

11б27п – Краны латунные шаровые муфтовые 11б27п(газ) предназначены для установки на трубопроводе в качестве запорного устройства для природного газа. Краны шаровые 11б27п(газ) имеют ручку жёлтого цвета. Производитель-Саратовский Арматурный Завод
