КОМПЕНСАТОРЫ / ВИБРОВСТАВКИ
Основное предназначение антивибрационных вставок предотвратить передачу вибрации, шума механических напряжений по трубопроводным системам, применяются также как компенсаторы при различных деформациях (температурных, линейных и угловых). Используются в системах отопления и кондиционирования для компенсации тепловых удлинений и сжатий трубопроводов, в системах водоснабжения для предотвращения передачи механических колебаний от установок повышения давления по трубопроводам системы. Компенсаторы предназначены также для снижения или предотвращения гидравлических ударов. Их применение значительно увеличивает срок службы системы в целом.

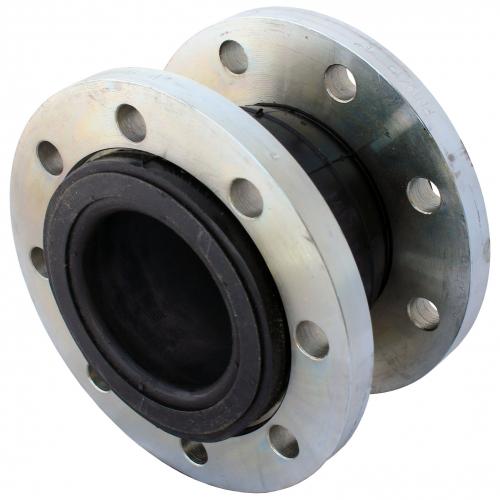

КОМПЕНСАТОРЫ ФЛАНЦЕВЫЕ
Параметры:
- Рабочая температура среды: +110°С;
- Рабочее давление: Ру – 16 бар.
- Рабочее давление: Ду 32-600 – Ру 16
- Рабочее давление: Ду 700-1200 – Ру 10
- Диаметр фланцевых компенсаторов: Ду 32-1200 мм
- Применяемые материалы: присоединительные фланцы – сталь; сильфон резина – EPDM; каркас сильфона стальной корд – углеродистая сталь; нейлоновый корд – синтетическое волокно.

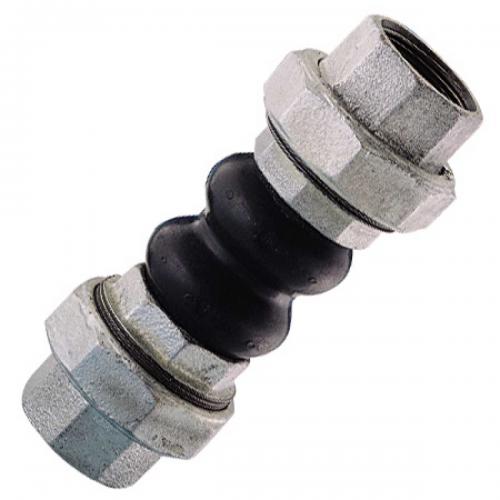

КОМПЕНСАТОРЫ МУФТОВЫЕ
Параметры:
- Рабочая температура среды: +110°С;
- Рабочее давление: Ру =16 бар.
- Диаметр муфтовых компенсаторов: Ду 15-50 мм
- Применяемые материалы: внутренний слой сильфона – EPDM; каркас сильфона – нейлоновый тканевый корд; внешний слой сильфона – EPDM; муфтовое подсоединение изготовлено из стали.
КЛАПАНЫ

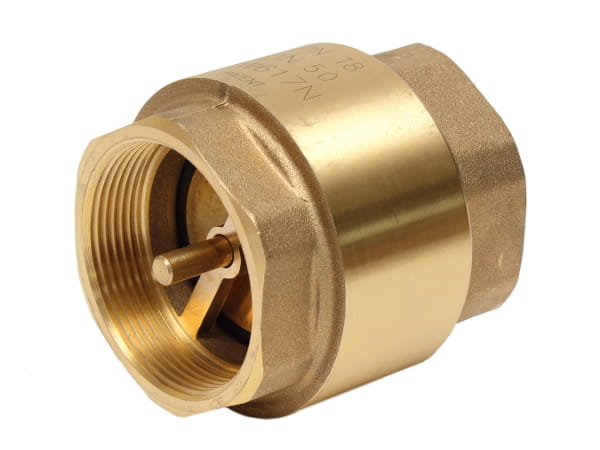

Клапаны – устройство, пропускающее поток среды в одну сторону и не пропускающее в обратном направлении. Поток может быть как потоком жидкости, так и газа. Клапаны имеют большое число конструктивных разновидностей. В зависимости от назначения клапаны подразделяются на обратные подъемные, предохранительные, обратные поворотные, регулирующие.
19ч21бр – Клапан обратный 19ч21бр относится к запорной трубопроводной арматуре, целью применения является предотвращение внезапно возникающего обратного тока рабочей среды. Важно: Направление рабочей среды должно совпадать с направлением стрелки на корпусе. Запрещается производить работы по устранению дефектов при наличии давления в трубопроводе.
Клапан обратный двухстворчатый
- Технические характеристики:
- Диаметр условный, DN: 50,80,100,150,200,250,300,400,500,600
- Материал корпуса: Чугун
- Класс герметичности: Соответствует ГОСТ 9544-93
- Температура рабочей среды: ≦ +210С
- Давление: 1,6 Мпа
- Рабочая среда: вода, пар, масло
- Присоединение: межфланцевое
ФЛАНЦЫ
Фланцы – это соединительные элементы трубопровода, представляющие собой диски или кольца. Предназначаются фланцы стальные для герметичного и надежного соединения трубопроводной арматуры и самих трубопроводов, а также для соединения труб и их частей между собой и к иному оборудованию.
Заглушки фланцевые — детали трубопровода, предназначены для глушения свободного конца трубопровода, сосудов и аппаратов. Заглушки фланцевые изготавливаются по ГОСТ 12836-67.
Прокладка паронитовая – для обеспечения герметичности фланцевого соединения необходимо применение уплотнительных прокладок.
При этом необходимо, чтобы уплотнение выдерживало условия эксплуатации трубопровода (температуру, давление, воздействие агрессивной химической среды и т.п.).
Присоединение: муфтовое

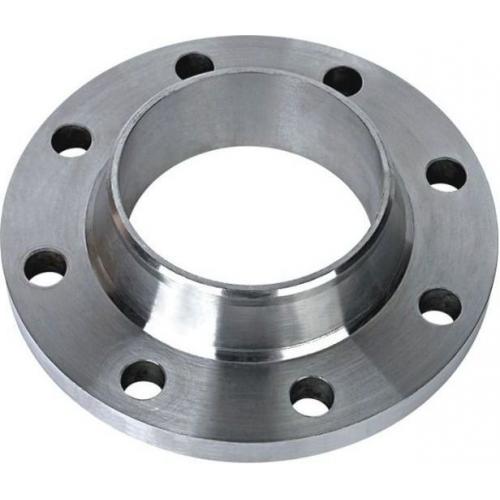

Фланец воротниковый ГОСТ 12821
Фланцы ГОСТ 12821-80 называют воротниковыми или юбочными, так как они выполнены в виде диска с конусным выступом, который служит для соединения фланца с трубопроводом через сварочный шов.
Технические характеристики фланцев ГОСТ12821:
- Давление: 1,0 — 4,0МПа.
- Диаметры: 15-800 мм.
- Температура рабочей среды: от -253 °С до +600 °С.

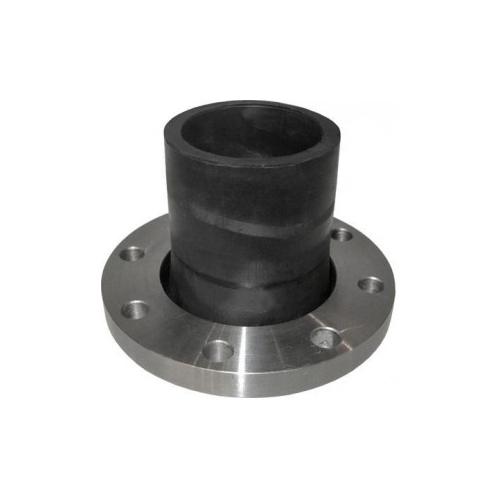

Фланец прижимной под ПНД
Прижимной фланец – фланец ПНД, самый распространенный способ соединения полиэтиленовых труб.
Применяются на трубопроводах с давление от 1,0МПа до 1,6 МПа и температурой рабочей среды от минус 70 до плюс 300ºС. Диаметры: от 25 до 1200 мм.(Ру1,0МПа) от 20 до 600 мм. (Ру1,6МПа)
ДЕТАЛИ ТРУБОПРОВОДА

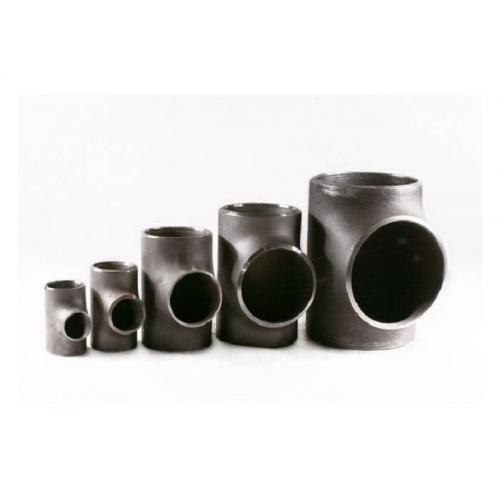

Соединительные детали трубопровода – это детали или сборочные единицы трубопровода или трубной системы, обеспечивающие изменение направления, слияние или деление, расширение или сужение потока рабочей среды. Детали трубопровода имеют широкую сферу использования и применяются в таких областях как: топливная энергетика, нефтегазовые предприятия, строительная индустрия, городские газопроводы, системы отопления и др.
Отводы стальные — детали трубопровода, предназначены для плавного изменения направления трубопровода. Различают три вида данных деталей: 1) отводы гнутые; 2) отводы крутоизогнутые шовные; 3) отводы крутоизогнутые бесшовные. На нашем складе имеются все виды отводов, как отечественного таки импортного производства.

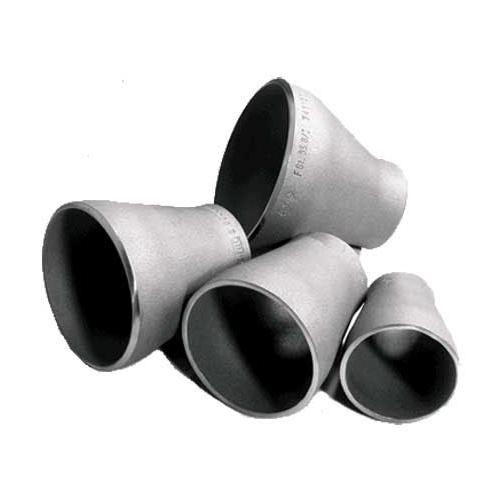

Переходы концентрические — детали трубопровода, предназначены для соединения двух труб разных диаметров и обеспечивают плавный переход диаметров различных труб. Различают следующие виды переходов: концентрические и эксцентрические. Переходы стальные ГОСТ 17378-01 изготавливаются из бесшовных труб методом прессования или штамповки.
ФИТИНГИ

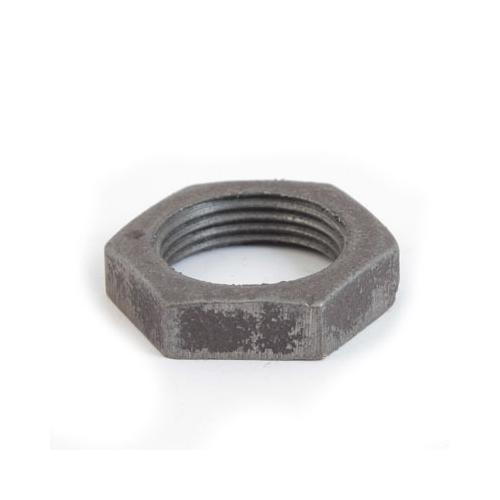

При монтаже трубопроводов небольших диаметров при помощи фитингов (муфт, угольников, тройников, крестов, сгонов с контрагайками, бочат, резьб), как правило, используются разборные резьбовые соединения с цилиндрической трубной резьбой. Фитинги, такие как кресты, угольники, тройники и муфты выпускаются в вариантах для соединения трубопроводов одинакового диаметра, так и различных диаметров (переходные). Фитинги могут быть из ковкого чугуна, стальные или оцинкованные.

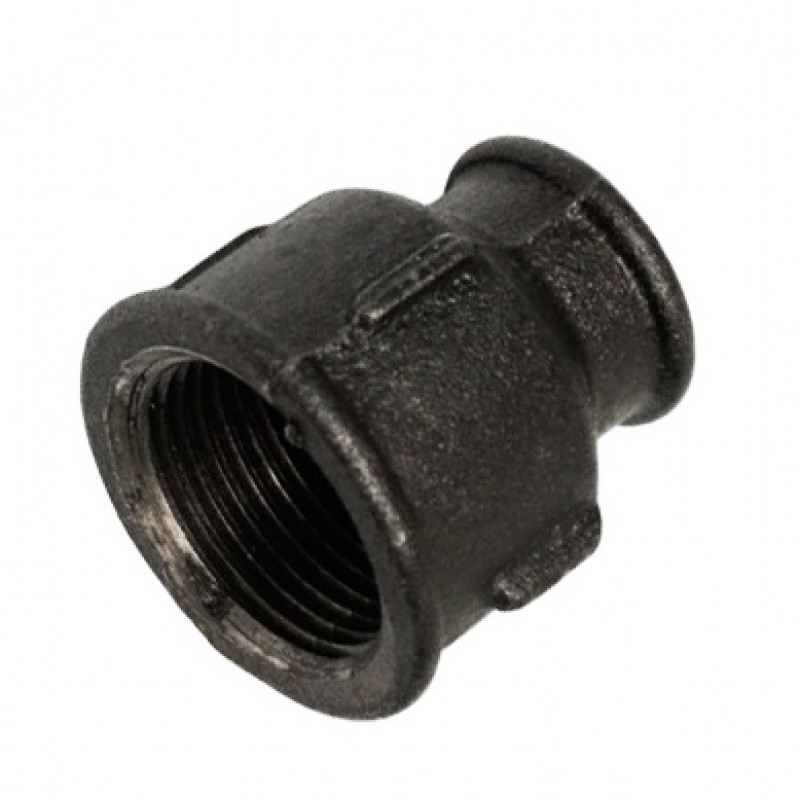

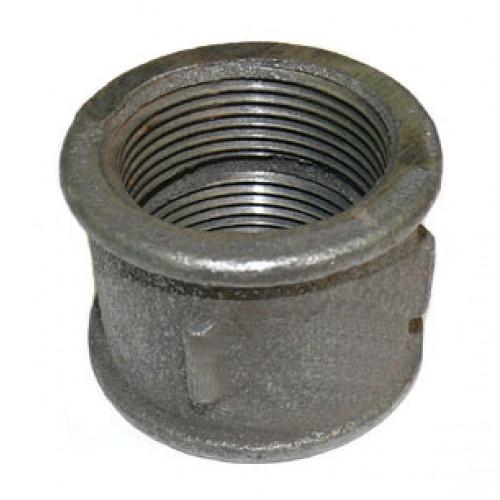

Муфты прямые короткие из ковкого чугуна ГОСТ 8954-75 — резьбовые фитинги предназначенные для применения в системах отопления, водопровода, газопровода и в других системах в условиях неагрессивных сред при температуре рабочей среды не выше 175 °C на условное давление 16 кгс/см2 при условных проходах до 40мм, а также на условное давление 10 кгс/см2 при условных проходах до 100мм. Ду: 15,20,25,32,40,50.
ФИЛЬТРЫ и ГРЯЗЕВИКИ

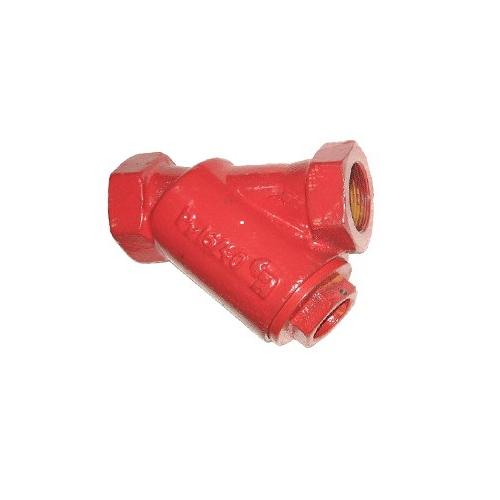

Фильтры и грязевики предназначены для очистки воды и других неагрессивных жидкостей от стойких механических примесей, в том числе ферромагнетиков, методом их фильтрации и улавливания. Фильтры и грязевики задерживают все твердые частицы, размеры которых превышают размеры ячеек. Фильтры магнитные, также улавливают ферромагнетики.
Фильтры латунные — один из видов фильтров и грязевиков устанавливаются в трубопроводах для защиты от засорения и выхода из строя счётчиков холодной и горячей воды,систем и приборов холодного и горячего водоснабжения, водонагревателей, бытовой техники, сантехнического оборудования и др. Давление: 2,0МПа. Температура до 100 градусов. Диаметры от
15 до 50 мм.
Фильтры ФММ (Магнитный муфтовый) — один из видов фильтров и грязевиков устанавливаются в трубопроводах для защиты от засорения и выхода из строя счётчиков холодной и горячей воды,систем и приборов холодного и горячего водоснабжения, водонагревателей, бытовой техники, сантехнического оборудования и др.Ду с 25 по 40 мм.
Вантуз аэрационный предназначен для автоматического удаления воздуха при его накоплении, а так же для его автоматического впуска при образовании вакуума в системах холодного водоснабжения
Технические характеристики:
- Диаметр условный, DN: 50,100
- Давление: 1,0 Мпа (10 атм)
- Рабочая температура: +50 град С
- Рабочая среда: вода
- Материал корпуса: серый чугун
- Присоединение: фланцевое
